Перегрузочный мост Hormann с откидной аппарелью HLS-20-25-S RAL5002

Конструкция

• Строительная высота перегрузочного моста : 650 mm
• Возможность подъезда снизу : Да

Платформа : Прочная на скручивание стальная конструкция, верхняя сторона платформы из профилированной стали, препятствующей скольжению (рифленая сталь S235), нижняя сторона усилена с помощью статических профилей, прочные петли с обратной стороны рамы, черно-желтая защитная маркировка

Толщина платформы : 6/8 mm

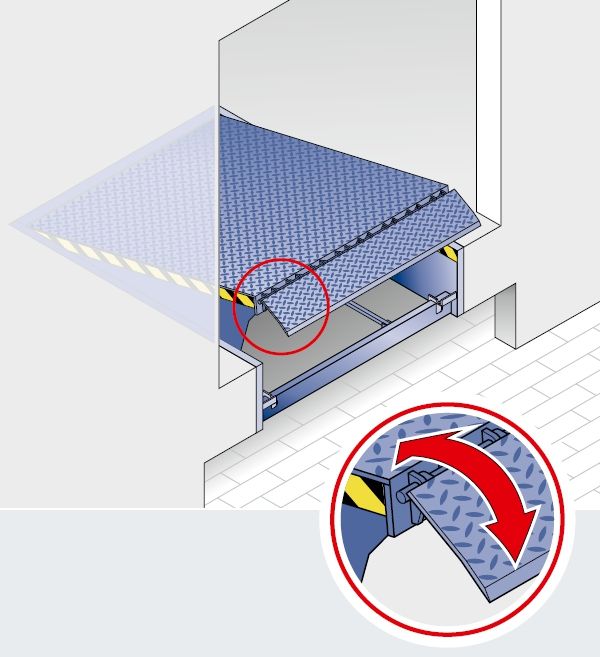

Откидная аппарель : Устойчивая откидная аппарель из профилированной стали, препятствующей скольжению (S355), с открытым, самоочищающимся шарниром откидной аппарели, передняя кромка с плоским переходом с уклоном к грузовому автомобилю. Указание: данные «длина аппарели» указываются включая шарнир, данные «возможное перекрытие» – с учетом шарниров и аппарели

Толщина аппарели : 12/14 mm

Форма аппарели : S (скошенный манжет уплотнения

Длина аппарели : 405 мм

Возможное перекрытие : 300 mm

Вариант модели : Исполнение для монтажа сваркой в подготовленный согласно техническим спецификациям производителя приямок, с задней стороны платформа оснащена фрезерованными выемками для точного сварного шва

Поверхность: по образцу RAL 5002 васильковый, стальная поверхность обработана пескоструйным способом, покрыта 2-компонентной краской на полиуретановой основе (толщина слоя 60-80 мкм)

Дополнительное оснащение:

• Откидная аппарель тип  S, со скосом 100 мм с кажд.стор., шир. до 2000мм
• Гидравлическое масло, рекоменд. для температур до - 25 гр.


Устройство управления перегрузочным мостом

Гидравлическая система : Электрогидравлический привод, класс защиты IP54, 2 главных цилиндра, 1 цилиндр откидной аппарели, с функцией аварийного останова и 3-клапанной техникой, соединительный кабель длиной минимум 7,5 м

Характеристики :  400В 3 фазы / 50  / 0.75  / 1.75 A

Диапазон температур : от ок. -25 °C до + 50 °C

Управление : Блок управления 420 S в экранированном корпусе блока управления, класс защиты IP 65, в корпус встроен пленочный выключатель для управления путем длительного нажатия, клавиша «Auto» для автоматического возврата в исходное положение, отключающий все полюса главный выключатель и одновременно аварийный выключатель с блокировкой повторного пуска, подготовлен для подключения функции разблокировки перегрузочного моста, с функцией экономии энергии, светодиодный индикатор рабочего состояния

Дополнительное оснащение, управление:

• Станд. привод для перегр. мостов 400В, трехфазный
• Блок управления 420S

Примечание

Монтаж должен осуществляться на достаточно прочном, ровном основании, удовлетворяющем требования по соосности и отвесу, без каменных, штукатурных работ и бетонирования. Монтажные условия должны быть соблюдены согласно данным производителя перегрузочных мостов!

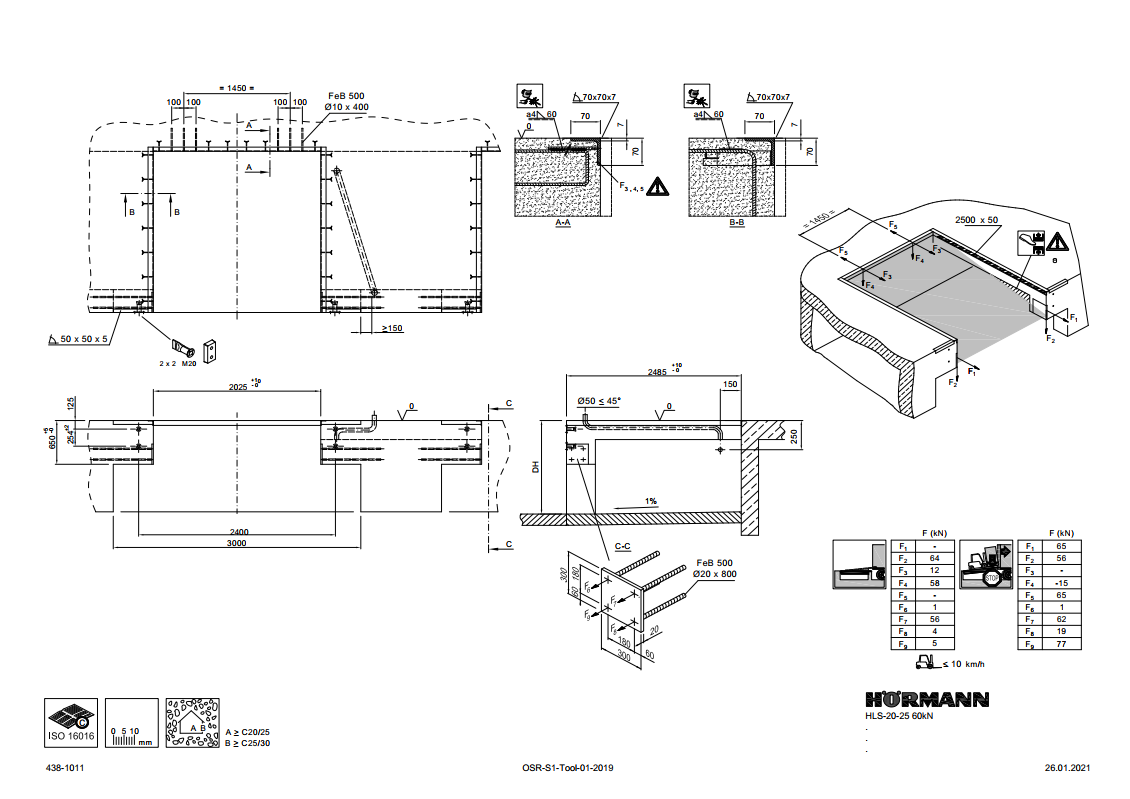

Схема подготовки приямка для моста Hormann с откидной аппарелью HLS-20-25-S
